200塊做一台投影機？奇妙的光反射實驗教你玩
200塊做一台投影機？奇妙的光反射實驗教你玩
這個簡易的手機投影機，運用了光的折射與反射，將手機畫面投射到牆上。效果當然不及商業投影機，但還是可以看得出影像輪廓，字幕的話就不一定會夠清楚了。
自製成本200元的手機投影機
要準備的材料有：直徑約10公分的凸透鏡、鏡子（必須稍大於凸透鏡與手機）、紙箱（大於凸透鏡與鏡子）、四個針筒、黑色西卡紙、冰棒棍或竹筷、其他基本工具（如剪刀、熱熔槍等）。
以下是我準備的紙箱。
無人在乎的聲明：本文沒有與【Nestle 雀巢】純拿鐵三合一 合作。
接著就是找一個適合的凸透鏡。下圖是我在文具店買的100mm放大鏡，超容易把鏡片拆下來。
凸透鏡的焦距越長，可投影的距離也越長。
在紙盒靠近底部的地方，挖出一個跟凸透鏡一樣大小的洞。
其實這樣就是一個簡單的投影機了。直接把手機放到箱子中，手機與凸透鏡的距離在焦點與兩倍焦距之間就可以做出投影，只是影像會左右上下相反（放大倒立實像）。
為了直接投出正立的放大實像，我們用一面45度的鏡子將影像反射一次。
將鏡子放在紙箱底部，測量出45度斜放時該有的寬度。紙箱後面多出的長度就不需要了，可以裁掉並且封住成為一個較小的紙箱。
但是，鏡子上方的紙箱長度仍先保留喔，測試完投影距離後，再來最後剪裁。
接著，要做紙箱上方用來調整焦距的裝置，我們用針筒當作骨架。
做骨架之前，可先將手機放在紙箱上方，在黑暗處測試投影距離；記得，據離牆面遠近都要測試，找到一段可以對焦的區間。
像是我發現距離不夠，所以用冰棒棍把針筒架高，並用冰棒棍或竹筷做成骨架，外層再用可伸縮的黑色風琴結構包圍起來。
接下來就是要做黑色風琴結構，這可以微調對焦距離。
先量好箱子的四周寬度，裁出四張長方形黑色西卡紙，並且用鉛筆畫出間隔一公分的線，然後像折扇子的方式折起來。
再來要包圍黑色風琴四周的接縫。
如下圖，畫出跟下左圖一樣的描線，間隔也是一公分。然後先摺出扇子摺痕，接著依照斜痕左右交錯的摺出直角狀（下圖二）。
其實真的不太容易，嘗試過程需要一些耐心。
噹噹，如下圖，四個直角可包覆在風琴裝置的四個角落。
最後就是把上面的黑色風琴裝置，組合在針筒骨架四周，有縫隙的地方，我用竹筷與熱熔膠全部封起來。
為了減少光線反射折射過程可能受到的干擾，我用黑色壓克力水彩將裡外的縫隙都塗黑。（壓克力水彩可以混合一點點水，比較好塗；塗完要馬上洗水彩筆，不然筆會毀掉。）

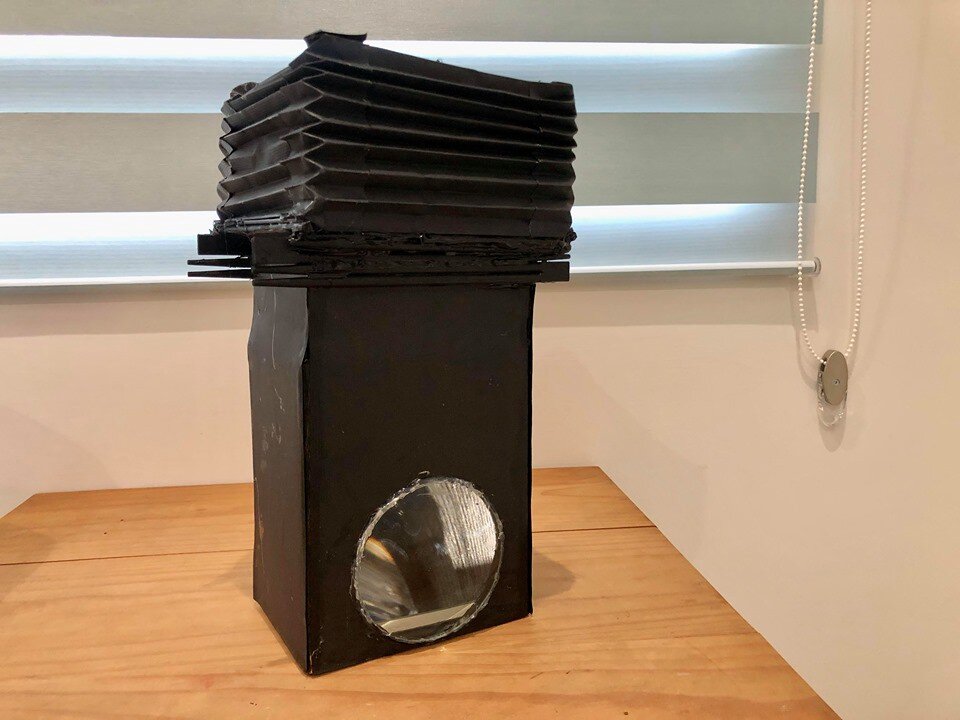

最後，用熱熔膠固定住凸透鏡與鏡子，就完成了！
手機螢幕朝下，架在風琴裝置上方就可以投影了。
記得，一定要把手機亮度開到最大，並且在非常黑暗的房間，影像才會比較清楚。
